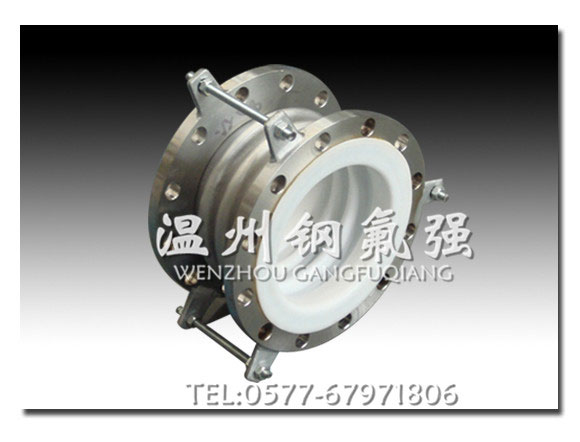

不銹鋼襯四氟波紋膨脹節

不銹鋼襯四氟波紋膨脹節采用薄壁多層結構，柔性大，剛度小，產品采用翻邊結構，無環向焊縫，耐腐蝕、耐高溫、耐老化、無泄漏，使用壽命長, 產品無毒，可以使用在飲用水管線。

不銹鋼波紋膨脹節有軸向、橫向、矩形、圓形、內壓式、外壓式、單式、復式、拉桿式、直埋式等各種不同結構。

一、結構與材質：
1.波紋管：不銹鋼304、316L、321等
2.法蘭、接管：碳鋼、不銹鋼304、316L、321等
3.拉桿螺栓、螺母：碳鋼、不銹鋼

二、不銹鋼襯四氟波紋膨脹節安裝注意事項：
1、管道上補償器遠離振動源的另一端應有效固定，以便補償器隔絕吸收震動。
2、施工現場進行電焊作業時應對波紋管有效防護，防止焊渣濺傷波紋管。
3、補償器必須直線安裝，不得彎曲、平移。
4、當補償器用于補償管道位移時，補償器兩端應合理設置導向支架。
5、產品為非約束結構，產品兩端固定支架必須能承受內壓推力。

三、主要連接尺寸：

稱通徑 型號 補償量鋼度(N/mm) 有效面積
(cm2 ) 徑向最大尺寸
(mm) 接管端口尺寸
(Φ×δ) 保護套外徑
(mm) 總長(L)(mm)

軸向Xo 橫向Yo 角向θo/度軸向Kx 橫向Ky 角向KQN-m/度法蘭接管

32 QM BW1.0/32×8 J 7 441 16 Φ38×3.5 186 280

JZ F 7 1.28 ±4 441 774 2 225 164

QM BW1.0/32×16 J 14 220 16 186 321

JZ F 14 5.1 ±8 221 97 1 225 216

40 QM BW1.0/40×8 J 10 318 23 Φ45×3.5 224 289

JZ F 10 1.5 ±4 318 696 2 244 219

QM BW1.0/40×16 J 19 158 23 224 334

JZ F 19 6.1 ±8 158 87 1 244 219

50 QM BW1.0/50×8 J 12 635 37 Φ57×3.5 239 306

JZ F 12 2.2 ±4 635 1041 6.4 259 182

QM BW1.0/50×16 J 24 318 37 239 372

JZ F 24 8.9 ±8 318 130 3.2 259 247

65 QM BW1.0/65×8 J 18 423 55 Φ73×4 250 322

JZ F 18 3.4 ±5.3 423 699 6.5 270 200

QM BW1.0/65×12 J 28 282 55 250 362

JZ F 28 6.5 ±8 282 243 4.3 270 240

80 QM BW1.0/80×8 J 29 358 81 Φ89×4 264 366

JZ F 29 6.4 ±6.4 358 401 8.1 284 244

QM BW1.0/80×10 J 37 286 81 264 390

JZ F 37 10 ±8 286 205 6.4 284 274

100 QM BW1.0/100×6 J 33 417 121 Φ108×4 284 345

JZ F 33 2.9 ±4.8 417 1206 16.2 304 223

QM BW1.0/100×10 J 54 250 121 284 409

JZ F 54 8 ±8 250 260 9.7 304 287

125 QM BW1.6/125×5 J 35 409 180 Φ133×4 314 342

JZ F 35 2.5 ±4.4 409 4110 47 334 216

QM BW1.6/125×9 J 63 227 180 314 414

JZ F 63 8.1 ±8 227 705 26.1 334 288

150 QM BW1.6/150×5 J 45 456 257 Φ159×4.5 344 367

JZ F 45 3.3 ±5 456 3273 49 364 238

QM BW1.6/150×8 J 71 285 257 344 427

JZ F 71 8.3 ±8 285 813 30.7 364 302

200 QM BW1.6/200×4 J 56 480 479 Φ219×6 422 392

JZ F 56 4.5 ±5.3 480 3823 64.2 442 248

QM BW1.6/200×6 J 84 320 479 422 426

JZ F 84 10 ±8 320 1130 42.8 442 302

250 QM BW1.6/250×4 J 53 930 769 Φ273×8 487 379

JZ F 53 4.6 ±5.2 930 5630 196 507 393

QM BW1.6/250×6 J 80 620 769 487 399

JZ F 80 10.4 ±7.8 620 1668 131 507 393

300 QM BW1.6/300×4 J 57 1253 1105 Φ325×8 542 467

JZ F 57 5.8 ±5 1253 6479 365.7 562 366

QM BW1.6/300×6 J 85 835 1105 542 565

JZ F 85 13 ±7.5 835 1920 244 562 464

350 QM BW1.6/350×4 J 64 1265 1367 Φ377×10 602 492

JZ F 64 6.6 ±5 1265 6301 465 622 397

QM BW1.6/350×6 J 97 843 1367 602 604

JZ F 97 14.8 ±7.5 843 1873 310 622 509

400 QM BW1.6/400×4 J 65 1373 1611 Φ426×10 680 518

JZ F 65 5.8 ±4.6 1373 8832 608 700 412

QM BW1.6/400×6 J 97 915 1611 680 628

JZ F 97 13 ±6.9 915 2609 405 700 522
